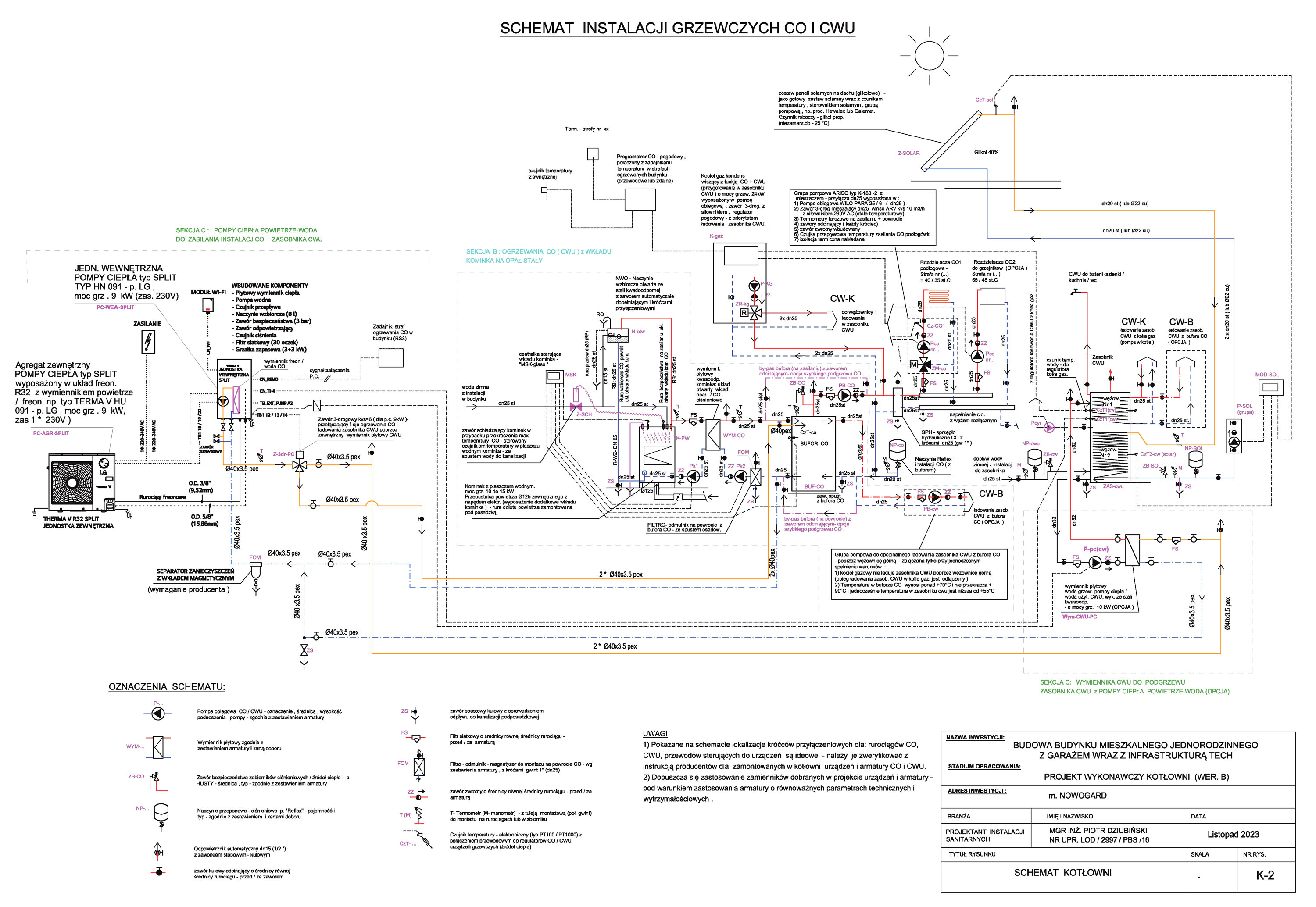

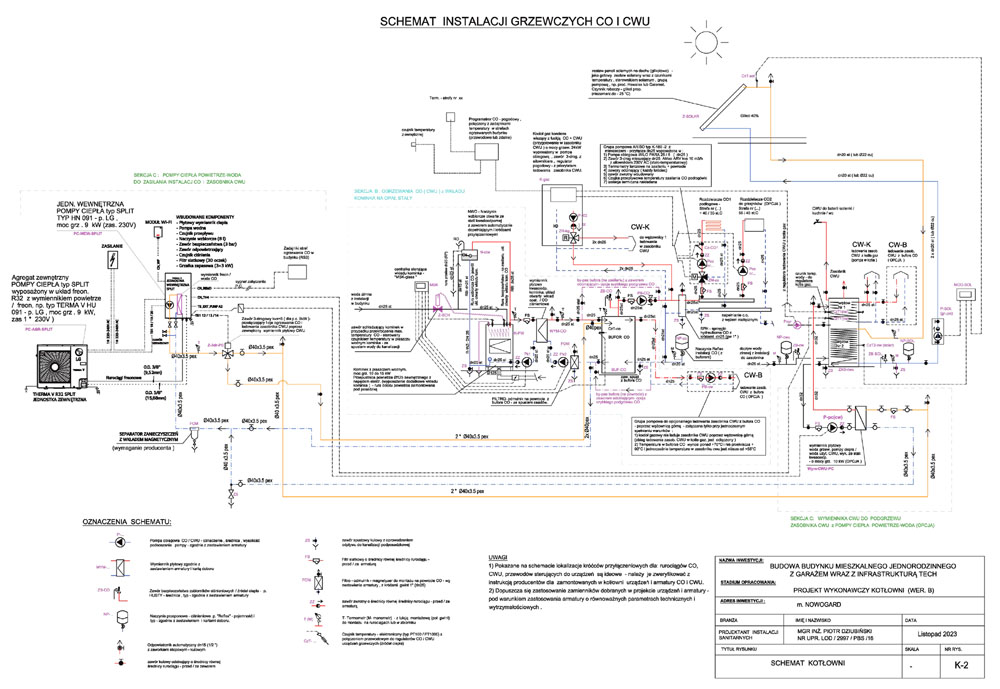

Poniżej schemat kotłowni budynku m. , wyposażonej w kilka źródeł ciepła:
kominek z płaszczem wodnym podgrzewający bufor CO i zasobnik CWU (opcja)
Powietrzna pompa ciepła zasilająca obiegi CO i Zasobnik CWU poprzez wymiennik płytowy o dużej powierzchni > 2,5m2
Kocioł gazowy zasilający obiegi CO i podgrzewający Zasobnik CWU poprzez wężownicę górną
Kolektory słoneczne na dachu ładujące Zasobnik CWU poprzez wężownicę dolną (powiększoną )
-
Przed zaprojektowaniem instalacji CO i kotłowni należy ustalić docelowe przeznaczenie pomieszczeń
ogrzewanych i temperatury wewnętrzne zależnie od f-cji pomieszczeń .
Następnie dokonuje się wyboru systemu grzewczego i sposobu rozprowadzenia ciepła do których należą :
1. ogrzewanie grzejnikowe- stosowane np. w pomieszczeniach mieszkalnych, biurowych, salach spotkań .
2. ogrzewanie podłogowe - charakteryzuje się równomiernym odbiorem ciepła,obniżoną temperaturą zasilania czynnika, co jest szczególnie istotne dla zasilania instalacji CO z powietrznej pompy ciepła (źródła nisko-temperaturowe). Ogrzeanie podłogowe zalecane jest szczególnie w podłogach wykończonych terakotą - która dobrze oddaje ciepło do pomieszczeń. "Podłogówki" unika się natomiast w pomieszczeniach z grubymi parkietami lub wykładzinami tekstylnymi tłumiącymi odbiór ciepła z podłóg, i mogące również powodować unoszenie zarazków / roztoczy z powierzchni wykładzin podłogowych.
3. Ogrzewanie ścienne (płaszczyznowe-podtynkowe) : pracuje analogicznie do ogrzewania podłogowego , pozwala jednak do utrzymania większej czystości w pomieszczeniach i nastawę wyższej temperatury zasilania.
4. Ogrzewanie z grzejnikami podłogowymi , zagłębionymi w posadzce z kratką osłonową – stosowane np. w pomieszczeniach z oknami na całej wysokości ścian , jeżeli brak miejsca do montażu grzejnika ściennego . Ze względu na wyższe koszty zakupu są projektowane przeważnie w obiektach biurowych / usługowych.
5. ogrzewanie powietrzne z wymuszonym obiegiem ciepłego powietrza nawiewanego do pomieszczeń. W zależności od typu urządzenia nawiewnego wyróżnia się ogrzewanie wyposażone w: klima-konwektory , klimatyzatory kanałowe powietrzne z pompą ciepła , aparaty grzewczo-wentylacyjne .
6. ogrzewanie promiennikami ciepła - dedykowane do wysokich hal przemysłowych , produkcyjnych lub magazynowych , gdzie nie jest konieczne ogrzewanie całej kubatury hali , tylko wybrane strefy przebywania i pracy osób . W zależności od źródła zasilania w energię wyróżnia się promienniki elektryczne , gazowe lub olejowe.
-
ważnym etapem projektu ogrzewania jest dobór średnic rurociągów instalacji CO od źródła ciepła (kotłowni , Węzeła C.) do odbiorników ciepła
( grzejników , nagrzewnic , klimakonwektorów etc.) . Przy doborze rurociągów uwzględnia się następujące parametry :
materiał rurociągów i systemu połączeń, obliczenie prędkości przepływu czynnika w rurach mające wpływ na straty ciśnienia ,
określenie grubości izolacji termicznej rur, zaprojektowanie kompensacji wydłużeń termicznych przewodów typ "U", "L", "Z" ,
określenie spadków rurociągów dla właściwego odpowietrzania instalacji i właściwa lokalizacja odpowietrzników automatycznych .
Powyższe dane wykonawcze, parametry instalacji , wytyczne montażowe umieszcza się w opisie technicznym instalacji grzewczej CO i Kotłowni .
